Çelik borular, petrol ve gaz, petrokimya, enerji üretimi, inşaat, gemi yapımı, su arıtma ve ağır imalat gibi endüstrilerin temel bileşenleridir. Bu borular genellikle aşırı basınç, yüksek sıcaklık ve en küçük üretim hatalarının bile maliyetli arızalara, üretim kesintilerine, çevresel hasara veya ciddi güvenlik tehlikelerine yol açabileceği zorlu çevre koşulları altında çalışır. Sonuç olarak, her borunun servis için onaylanmadan önce sıkı bir kalite kontrolünden geçmesi gerekir.
Günümüzde mevcut en güvenilir muayene yöntemleri arasında,X-Işını Radyografik MuayeneYalnızca görsel incelemeyle tespit edilemeyen gizli iç kusurların tespitinde kritik bir rol oynar. Tahribatlı test yöntemlerinden farklı olarak radyografik muayene, üreticilerin çelik boruların iç durumunu ürünü kesmeden, hasar vermeden veya değiştirmeden değerlendirmesine olanak tanır. Yüksek-enerjili X-ışınları veya gama ışınları boru duvarına nüfuz ederek çatlaklar, gözeneklilik, kalıntılar, füzyon eksikliği, eksik nüfuziyet ve kaynak kusurları gibi iç süreksizlikleri ortaya çıkaran ayrıntılı görüntüler üretir.
ModernBoru Radyografik Testisistemleri, son derece doğru, tekrarlanabilir ve verimli denetimler sağlamak için dijital görüntüleme teknolojisini, otomatik konumlandırma ekipmanını, akıllı görüntü analiz yazılımını ve gelişmiş güvenlik özelliklerini birleştirir. Üretim standartları giderek sıkılaştıkça, radyografik muayene dünya çapındaki çelik boru üreticileri için vazgeçilmez bir kalite güvence süreci haline geldi.
X-Rayını ve Radyografik Muayeneyi Anlamak
X-Işını Radyografik Muayeneçelik boruların iç yapısını incelemek için nüfuz eden radyasyonu kullanan-tahribatsız bir test (NDT) tekniğidir. Prensip, hastanelerde kullanılan tıbbi X-ışınlarına benzer, ancak endüstriyel sistemler kalın metal bileşenleri incelemek için önemli ölçüde daha yüksek enerji seviyeleri kullanır.
Denetim sırasında, bir X-ışını üreteci veya gama radyasyon kaynağı, çelik boru aracılığıyla kontrollü radyasyon yayar. Radyasyon malzemeden geçerken, farklı alanlar yoğunluklarına ve kalınlıklarına bağlı olarak değişen miktarlarda enerji emer. Boşluklar, çatlaklar, cüruf kalıntıları veya gözeneklilik gibi iç kusurlar, radyasyonu ses malzemesinden farklı şekilde emer.
Karşı tarafa yerleştirilen bir dijital dedektör veya radyografik film, iletilen radyasyonu yakalayarak borunun iç yapısının ayrıntılı bir görüntüsünü oluşturur. Eğitimli denetçiler veya otomatik yazılım, tespit edilen kusurların yerini, boyutunu, yönünü ve ciddiyetini belirlemek için bu görüntüleri analiz eder.
Çünkü yöntem dışarıdan görülmeyen içsel özellikleri ortaya çıkarır.Endüstriyel X-Işını DenetimiKaynak kalitesini ve yapısal bütünlüğü değerlendirmek için en güvenilir tekniklerden biri olmaya devam ediyor.

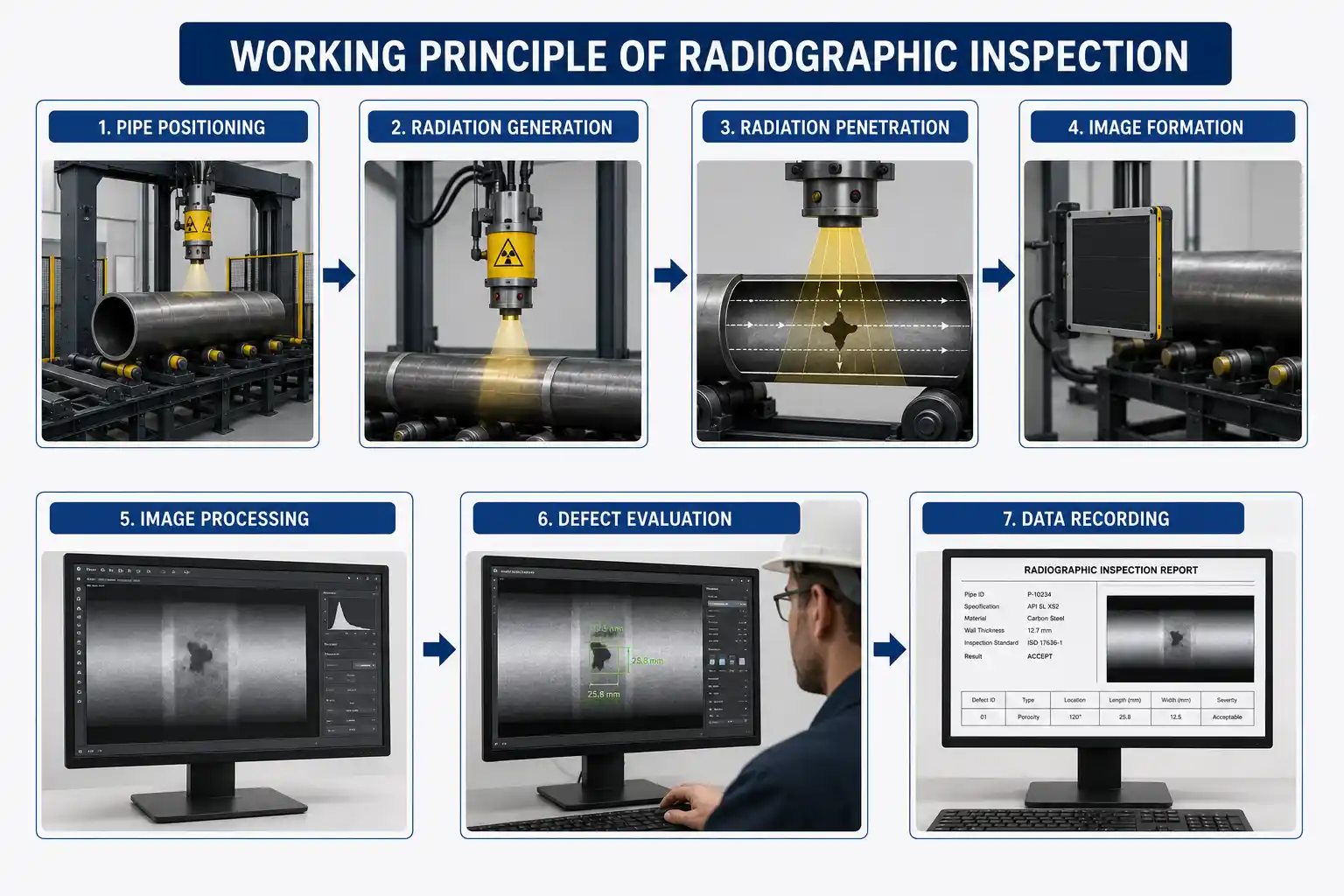

Radyografik Muayene Çalışma Prensibi
OperasyonuBoru Radyografik TestiTutarlı ve doğru denetim sonuçları sağlayan sistematik bir süreç izler.
Adım 1: Boru Konumlandırma
Çelik boru, otomatik bir taşıma sistemi kullanılarak muayene istasyonuna taşınır. Doğru konumlandırma, radyasyon kaynağı ile dedektör arasındaki hizalamayı korurken inceleme alanının tamamen kapsanmasını sağlar.
Adım 2: Radyasyon Üretimi
Bir X-ışını tüpü veya radyoaktif izotop, inceleme alanına doğru yönlendirilen yüksek-enerjili radyasyon üretir. Radyasyon enerjisi boru çapına, et kalınlığına ve malzeme tipine göre seçilir.
Adım 3: Radyasyon Penetrasyon
Yayılan radyasyon boru duvarına nüfuz eder. Ses malzemesi radyasyonu eşit şekilde emer, kusurlar ise bileşenden geçen radyasyon miktarını değiştirir.
Adım 4: Görüntü Oluşturma
Dijital bir düz{0}panel dedektörü veya radyografik film iletilen radyasyonu kaydeder. Kusur içeren alanlar, görüntü yoğunluğu veya kontrastındaki değişiklikler olarak görünür.
Adım 5: Görüntü İşleme
Modern dijital radyografi yazılımı, parlaklığı, kontrastı, keskinliği ve gürültü azaltmayı ayarlayarak görüntü kalitesini artırır ve kusurların tespit edilmesini kolaylaştırır.
Adım 6: Kusur Değerlendirmesi
Nitelikli denetçiler veya yapay zeka destekli yazılım-, süreksizlikleri tespit etmek, kusur boyutlarını ölçmek ve borunun kalite gereksinimlerini karşılayıp karşılamadığını belirlemek için görüntüleri değerlendirir.
Adım 7: Veri Kaydı
Denetim sonuçları, görüntüler ve kalite raporları izlenebilirlik, üretim dokümantasyonu ve mevzuata uygunluk amacıyla otomatik olarak saklanır.

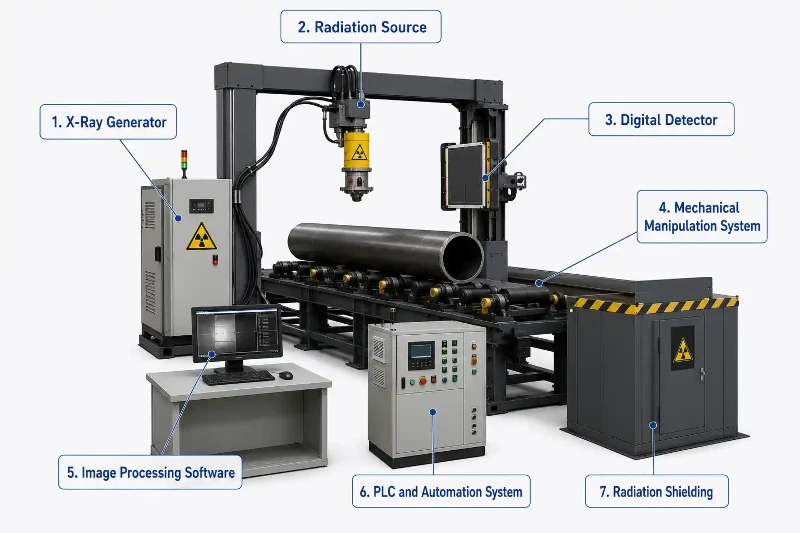

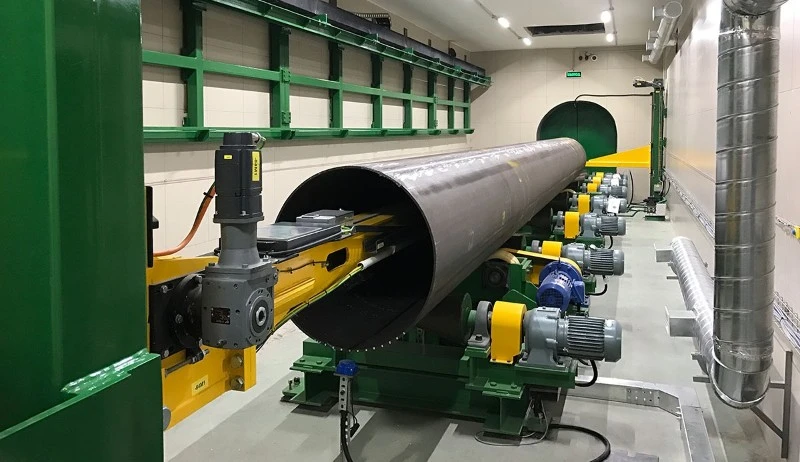

X-Ray Radyografik Muayene Ekipmanının Ana Bileşenleri
Tam birÇelik Boru NDT ÇözümleriSistem, doğru denetimi sağlamak için birlikte çalışan birkaç hassas bileşeni entegre eder.
X-Işını Jeneratörü
X-ışını jeneratörü, çeşitli kalınlıktaki çelik borulara nüfuz edebilen kontrollü yüksek-enerjili radyasyon üretir.
Radyasyon Kaynağı
Uygulamaya bağlı olarak sistemler, gama radyografisi için bir X-ışını tüpü veya İridyum-192 veya Selenyum-75 gibi radyoaktif izotopları kullanabilir.
Dijital Dedektör
Düz-panel dijital dedektörler, iletilen radyasyonu anında analiz için yüksek-çözünürlüklü elektronik görüntülere dönüştürür.
Mekanik Manipülasyon Sistemi
Otomatik konumlandırma ekipmanı, inceleme sırasında boruyu, dedektörü ve radyasyon kaynağını hassas bir şekilde hizalar.
Görüntü İşleme Yazılımı
Gelişmiş yazılım görüntüleri iyileştirir, kusurları tespit eder, ölçümler gerçekleştirir ve denetim raporları oluşturur.
PLC ve Otomasyon Sistemi
Programlanabilir mantık denetleyicileri konveyör hareketini, maruz kalma zamanlamasını, dedektör çalışmasını ve güvenlik kilitlerini senkronize eder.
Radyasyon Koruması
Koruyucu kurşun koruma ve güvenlik muhafazaları, operatörlerin ve çevredeki personelin radyasyona maruz kalmasını önler.
Radyografik Muayene Çeşitleri
Üretim gereksinimlerine bağlı olarak çeşitli radyografik teknikler mevcuttur.
Konvansiyonel Film Radyografisi
Geleneksel radyografi, inceleme görüntülerini fotoğraf filmi üzerine kaydeder. Son derece hassas olmasına rağmen, film işleme kimyasallar ve daha uzun inceleme süreleri gerektirir.
Dijital Radyografi
Dijital radyografi, film yerine elektronik dedektörler kullanarak anında görüntü elde etme, gelişmiş görüntü işleme ve basitleştirilmiş veri depolama sağlar.
Bilgisayarlı Radyografi
Bilgisayarlı radyografi, pozlamadan sonra elektronik olarak taranan yeniden kullanılabilir görüntüleme plakaları kullanır ve filme göre daha fazla esneklik sunar.
Gerçek-Zamanlı Radyografi
Gerçek-zamanlı radyografi, inceleme sırasında sürekli olarak canlı görüntüler göstererek, onu otomatik üretim ortamları için uygun hale getirir.
Bilgisayarlı Tomografi (BT)
Endüstriyel CT taraması, iç yapıların üç-boyutlu görüntülerini üreterek karmaşık kusurların ve malzeme geometrisinin kapsamlı analizine olanak tanır.

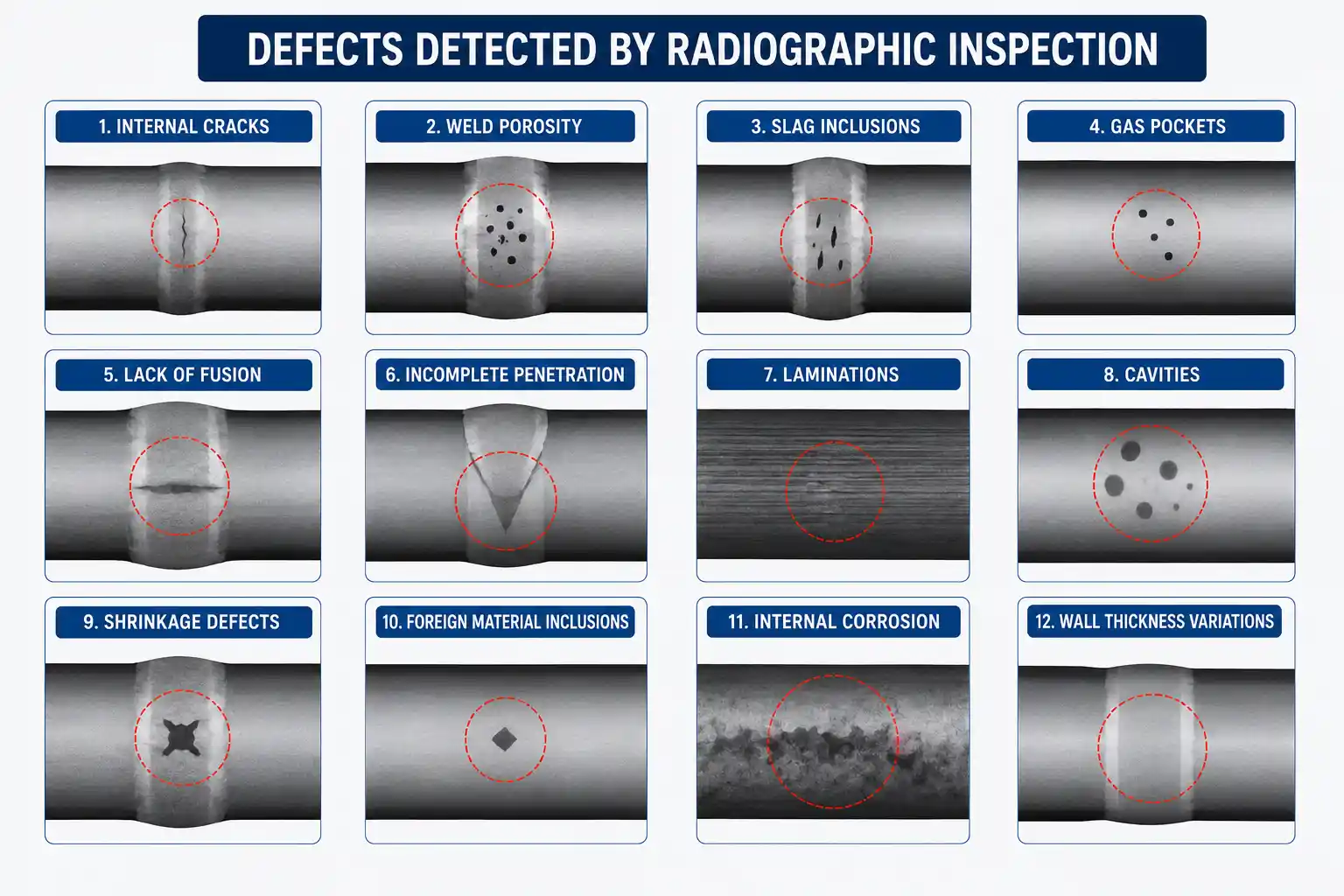

Radyografik Muayeneyle Tespit Edilen Kusurlar
En büyük avantajlarından biriEndüstriyel X-Işını Denetimisayısız iç süreksizliği tanımlama yeteneğidir.
Tipik tespit edilebilir kusurlar şunları içerir:
- İç çatlaklar
- Kaynak gözenekliliği
- Cüruf kalıntıları
- Gaz cepleri
- Füzyon eksikliği
- Eksik penetrasyon
- Laminasyonlar
- Boşluklar
- Büzülme kusurları
- Yabancı madde kalıntıları
- İç korozyon
- Duvar kalınlığı farklılıkları
Bu kusurlar görsel inceleme sırasında görülmeyebilir ancak borunun sağlamlığını ve hizmet ömrünü önemli ölçüde azaltabilir.
Çelik Borular İçin Radyografik Muayene Uygulamaları
Çok yönlülüğüBoru Radyografik Testionu birçok sektörde değerli kılıyor.
Petrol ve Gaz Endüstrisi
Boru hattı kaynaklarının, yüksek basınç ve zorlu çevre koşullarında sızıntısız-çalışmasını sağlamak için radyografik inceleme gerekir.
Petrokimya Endüstrisi
Kimyasal işleme tesisleri, tehlikeli sıvıları güvenli bir şekilde taşıyabilen{0}kusursuz boru sistemlerine bağlıdır.
Güç Üretimi
Kazan boruları, ısı eşanjörleri ve buhar boru hatları, yıkıcı arızaları önlemek için radyografik incelemeye tabi tutulur.
İnşaat Sektörü
Köprülerde ve altyapı projelerinde kullanılan büyük yapısal çelik borular, dahili kalite doğrulaması gerektirir.
Gemi yapımı
Denizcilik boru sistemleri aşındırıcı koşullar altında çalışır, bu da uzun vadeli güvenilirlik için dahili kaynak denetimini zorunlu hale getirir{0}.
Su Temini Altyapısı
Belediye su iletim boru hatları, yapısal bütünlüğü korumak ve sızıntıyı önlemek için radyografik inceleme gerektirir.
X-Ray Radyografik İncelemenin Avantajları
ModernX-Işını Radyografik Muayenediğer birçok muayene tekniğine göre çok sayıda avantaj sunar.
Komple Dahili Denetim
Radyografik test, yüzey inceleme yöntemleriyle tespit edilemeyen iç kusurları ortaya çıkarır.
Tahribatsız-Değerlendirme
Muayene süreci çelik boruya zarar vermez veya değiştirmez, bu da ürünlerin servise uygun kalmasını sağlar.
Kalıcı Muayene Kayıtları
Dijital görüntüler, incelenebilecek, arşivlenebilecek veya müşterilerle ve düzenleyici kurumlarla paylaşılabilecek kalıcı belgeler sağlar.
Yüksek Doğruluk
Gelişmiş görüntüleme sistemleri son derece küçük iç süreksizlikleri olağanüstü bir hassasiyetle tespit eder.
Otomatik Denetim
Modern sistemler doğrudan üretim hatlarına entegre olarak verimliliği artırırken manuel emeği azaltır.
Gelişmiş Kalite Güvencesi
Kapsamlı denetim, ürün güvenilirliğini artırır ve saha arızası olasılığını azaltır.
Radyografik Muayene Ekipmanını Seçerken Dikkat Edilmesi Gereken Faktörler
Uygun olanı seçmeÇelik Boru NDT Çözümleriüretim ve muayene gerekliliklerinin dikkatli bir şekilde değerlendirilmesini gerektirir.
Boru Çapı ve Kalınlığı
Sistem, üretilmekte olan tüm boru boyutlarına uyum sağlamalıdır.
Radyasyon Enerjisi
Daha kalın çelik borular için-daha yüksek enerji sistemleri gereklidir.
Dedektör Çözünürlüğü
Yüksek-çözünürlüklü dedektörler kusur görünürlüğünü ve ölçüm doğruluğunu artırır.
Muayene Hızı
Ekipman, görüntü kalitesini korurken üretim hattının verimiyle eşleşmelidir.
Otomasyon Yeteneği
Otomatik konumlandırma, pozlama kontrolü ve görüntü analizi, denetim verimliliğini artırır.
Görüntü İşleme Yazılımı
Gelişmiş yazılım, kusur ölçümünü, otomatik raporlamayı, görüntü iyileştirmeyi ve veri yönetimini desteklemelidir.
Güvenlik Özellikleri
Kapsamlı radyasyon kalkanı, güvenlik kilitleri ve acil kapatma sistemleri, operatörün korunması için gereklidir.
Uyumluluk Standartları
Ekipman ASTM, ASME, ISO ve API gereklilikleri gibi uluslararası denetim standartlarına uygun olmalıdır.
Radyografik Muayene Ekipmanlarının Bakımı
Rutin bakım, doğru performansı ve uzun ekipman ömrünü garanti eder.
X-Ray Tüpü İncelemesi
X-ışını tüpü performans düşüşü ve soğutma verimliliği açısından düzenli olarak kontrol edilmelidir.
Dedektör Bakımı
Dijital dedektörler, görüntü kalitesini korumak için temizlik ve kalibrasyon gerektirir.
Mekanik Sistem Muayenesi
Konveyörler, konumlandırma sistemleri ve hareketli bileşenler periyodik olarak yağlanmalı ve kontrol edilmelidir.
Yazılım Güncellemeleri
Düzenli yazılım güncellemeleri görüntü işleme performansını, siber güvenliği ve uyumluluğu artırır.
Kalibrasyon
Rutin kalibrasyon, ölçüm doğruluğu ve tutarlı denetim kalitesi sağlar.
Radyasyon Güvenliği Doğrulaması
Güvenli çalışmayı sağlamak için koruma bütünlüğü, uyarı sistemleri ve radyasyon izleme ekipmanı düzenli olarak test edilmelidir.
Radyografik Muayene Teknolojisinde Gelecek Trendler
geleceğiEndüstriyel X-Işını Denetimiyapay zeka, robot teknolojisi ve Endüstri 4.0 üretimiyle yakından bağlantılıdır.
Yapay zeka destekli hata tanıma sistemleri, kaynak hatalarını manuel yorumlamaya göre daha hızlı ve daha tutarlı bir şekilde otomatik olarak belirleme konusunda giderek daha yetenekli hale geliyor. Derin öğrenme algoritmaları, denetim doğruluğunu artırırken yanlış göstergeleri azaltır.
Robotik boru taşıma sistemleri artık konumlandırmayı, açığa çıkarmayı ve boşaltmayı otomatikleştirerek operatörün katılımını azaltıyor ve üretkenliği artırıyor.
Bulut{0}}tabanlı denetim veritabanları, birden fazla üretim tesisinde merkezi kalite yönetimine olanak tanırken dijital ikizler, üretim kalitesi eğilimlerine ilişkin tahmine dayalı analizler sağlar.
Üç{0}boyutlu bilgisayarlı tomografi, kapsamlı dahili görselleştirme gerektiren özel uygulamalar için de daha erişilebilir hale geliyor.
Bu yenilikler dönüşüyorÇelik Boru NDT Çözümleri, üreticilerin daha yüksek denetim verimliliği, daha düşük işletme maliyetleri ve gelişmiş ürün kalitesi elde etmelerini sağlar.
Çözüm
Radyografik muayene, çelik boruların iç kalitesini değerlendirmede en etkili yöntemlerden biri haline gelmiştir. Son derece ayrıntılı görüntüler üretmek için nüfuz eden radyasyonu kullanarak,X-Işını Radyografik Muayeneüreticilerin geleneksel yüzey inceleme yöntemleriyle tespit edilemeyen gizli kusurları belirlemesine olanak tanır.
ModernBoru Radyografik Testisistemleri hızlı, güvenilir ve tekrarlanabilir denetimler sunmak için dijital görüntüleme, akıllı yazılım, otomasyon ve sıkı güvenlik özelliklerini birleştirir. Endüstriler daha yüksek kalite standartları talep etmeye devam ettikçe,Endüstriyel X-Işını Denetimigelişmişliğin önemli bir bileşeni olmaya devam edecekÇelik Boru NDT Çözümleri, üreticilerin güvenliği artırmasına, üretim risklerini azaltmasına, mevzuata uygunluğu sağlamasına ve dünya çapındaki müşterilere-dayanıklı, yüksek performanslı çelik borular sunmasına yardımcı oluyor.
